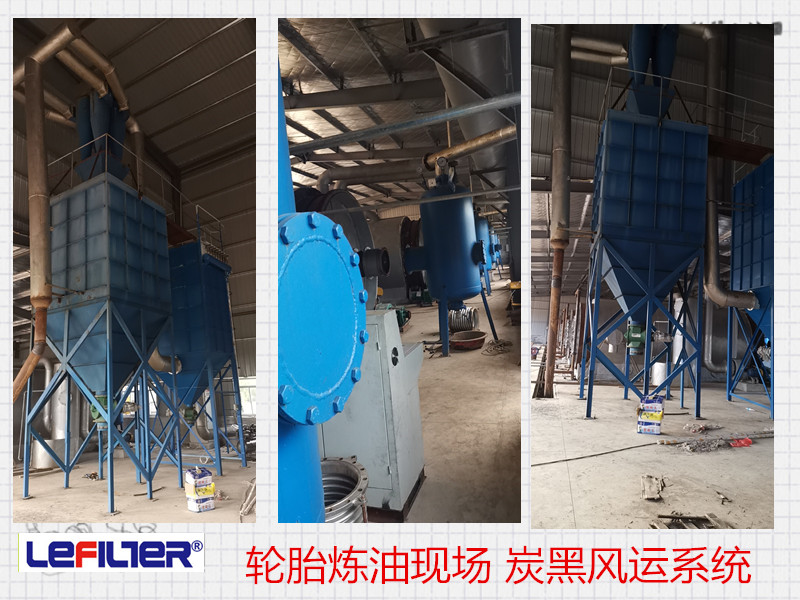

主要應用了粉體氣力輸送原理，爐內炭黑通過出渣器引出到底下預埋的風管中，啟動風力輸送系統，炭黑經管道通過多管旋風除塵器進入下部炭黑倉，部分含有炭黑粉塵的氣體，從多管旋風除塵器頂部進入脈沖袋式除塵器，脈沖袋式除塵器是由過濾室、濾袋、凈氣室、集灰斗、鎖風卸灰閥、脈沖清灰裝置、控制系統等組成。含炭黑粉塵的氣體由進風口進入，由于氣體體積的急速膨脹，一部分炭黑受慣性或自然沉降等原因落入灰斗，其余大部分炭黑粉塵隨氣流上升進入袋室，經濾袋過濾后，炭黑粉末被滯留在濾袋的外側，凈化后的氣體由濾袋內部進入上箱體，再由閥板孔、排風口進入排氣筒。隨著過濾地不斷進行，除塵器阻力也隨之上升，當阻力達到一定值時，清灰控制器發出清灰命令，首先將提升閥板關閉，切斷過濾氣流;然后，清灰控制器向脈沖電磁閥發出信號，隨著脈沖閥把用作清灰的高壓逆向氣流送入袋內，濾袋迅速鼓脹，并產生強烈抖動，使濾袋外側的粉塵抖落，實現自動清灰。一個箱區在清灰時，其余箱區仍在正常工作，保證了設備的連續正常運轉，最終通過15m高排氣筒達標排放。
