炭黑深加工前后市場價對比
采用密閉風運管道的方式進行粗炭黑的輸送,即風運系統。風力密閉管道輸送將炭黑輸送到深加工生產線,采用炭黑捕集器收集風運管道輸送過來的炭黑,并配有脈沖除塵器收集未被旋風收集器收集的小部分炭黑塵,處理后通過20m高排氣筒排放。

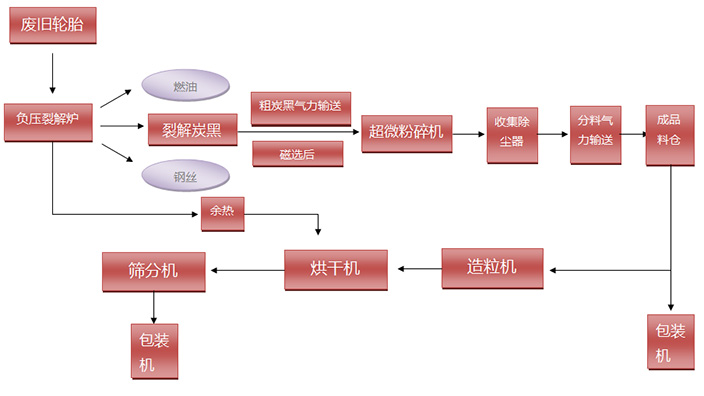

炭黑深加工設備工藝流程圖
磁選:風運過來的熱解粗炭黑首先用8000高斯左右的磁選機除鐵除雜,然后通過斗式提升機輸送到研磨進料倉;
研磨:研磨系統主要由雷蒙磨粉主機、分析機、旋風收集器、管道裝置、鼓風機、除塵器等部件,組成一個循環、封閉、環保的磨粉系統。炭黑經過提升機送至進料倉內,再經自動給料機均勻送入主機磨腔,被鏟刀鏟起送到磨輥與磨環之間,被磨輥連續沖擊輥壓而成粉。研磨后的細粉被風流送入分析機分選,過粗的物料落回重磨,合格細粉則隨氣流進入旋風分離器進行粉、氣分離,粉料由排料閥排出,即可包裝出廠,氣流再由旋風收集器上端回風管吸入鼓風機進入主機。整個氣流系統是密閉循環的,并且是在負壓狀態下循環流動的。在磨室內因炭黑有一定的含水量,研磨時產生熱量導致磨室內氣體蒸發改變了氣流量,以及整機各管道連接不嚴密使外界氣體被吸入,使循環氣流風量增加,為此通過調整風機與主機間的余風管來達到氣流的平衡,并將多余的氣體導入脈沖除塵器內處理后經過20m高排氣筒排放。
炭黑深加工設備參數:
設備型號 | LES600 | LES800 | LES1000 | LES1200 | LES1400 |
成品細度 D100 (<um) | 45 | 45 | 45 | 45 | 45 |
粒形尺寸mm | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 |
產能(萬噸/年) | 0.3-0.5 | 0.5-0.8 | 0.9-1.7 | 1.3-2 | 1.8-3 |
主機功率 (kw) | 30 | 55 | 90 | 132 | 200 |
細炭黑從旋風收集器排料口排出,經過螺旋輸送裝置進入斗式提升機送至包裝機,由包裝機直接包裝入庫。
